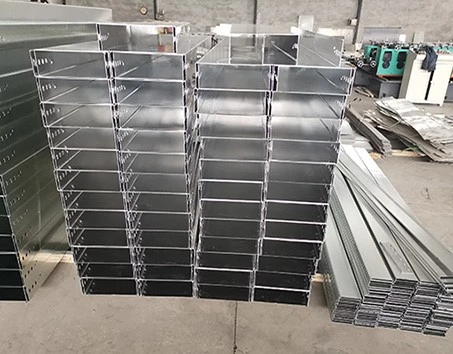

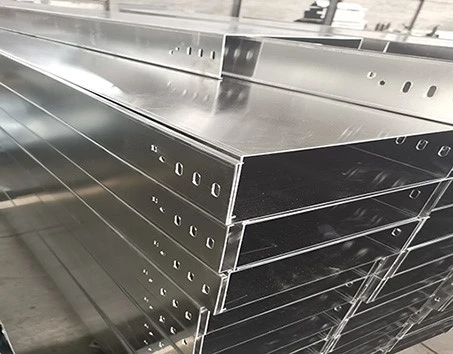

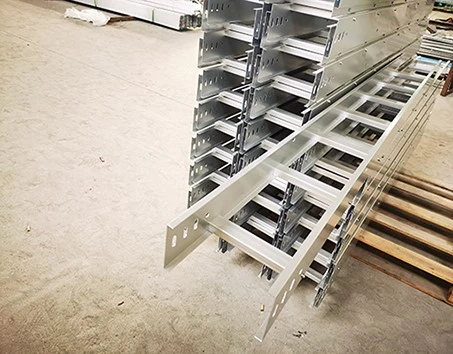

Кабельный лоток алюминиевого сплава широко используется в мощности, связи, конструкции и других областях из -за его преимуществ легкого веса, сопротивления коррозии, высокой прочности и удобной установки . Ниже приведены ключевые моменты его строительной технологии, которые объясняются шагами:
Транспортировка холодной цепи полуфабрика
Транспортировка холодной цепи полуфабрика
Транспортировка холодной цепи полуфабрика
I . подготовка перед строительством
1. Обзор рисунка и техническое раскрытие
- Проверьте проектные чертежи, чтобы подтвердить путь, спецификации, поднятия и пересечения с другими трубами .
- Уточнить спецификации конструкции (например, «Стандарт установки кабельного лотка».
2. Принятие материала
- Проверьте сертификацию материала лотка и аксессуаров алюминиевого сплава и аксессуаров (например, коррозионное сопротивление, уровень нагрузки) .
- Инспекция внешнего вида: нет деформации, царапин и повреждения оксидной пленки .
3. Подготовка инструмента
- Режущая машина (специальная для алюминиевого сплава), уровень, лазерный дальномер, крутящий ключ, изоляционную прокладку и т. Д. .
II . Поддержка и установка вешалки
1. позиционирование и укладку
- Положение в соответствии с линией чертежа, чтобы обеспечить горизонтальный и вертикальный, и избежать конфликта с вентиляционными трубами и водопроводными трубами .
- При установке горизонтально расстояние между опорами и вешалками обычно составляет 1 . 5 ~ 2M (большие нагрузки должны быть увеличены); При установке по вертикали он меньше или равен 1,5 м.
2. исправление поддержки
- Бетонная конструкция: используйте расширение болтов (M10 и выше), чтобы избежать удара по стальным стержням .
- Стальная конструкция: сварка или зажима, антикоррозионная обработка требуется после сварки .
III . Установка корпуса рамы кабельного лотка
1. резка и соединение
-Используйте специальные режущие инструменты для удаления заусенцев и проведения антикоррозионной обработки на разрезе (например, опрыскивание специальной антикоррозионной краски для алюминиевого сплава) .
- Связующие болты должны быть установлены изнутри снаружи, гайки расположены на внешней стороне лотка кабеля, а крутящий момент должен соответствовать спецификациям (например, крутящий момент болтов M8 составляет около 20 н · м) .
2. Горизонтальная установка
- Наклон обычных мест больше или равен 0 . 1%, а наклонные или дренажные отверстия требуются в легковоспламеняющихся и взрывных местах.
- Расстояние с другими трубопроводами: параллельно кабелям питания больше или равна 0 . 3M и пересекается больше или равна 0,5 м.
3. вертикальная установка
- Используйте специальные вертикальные зажимы, по крайней мере, с 2 точками фиксации для каждой секции лотка кабеля .
- Добавить 45 градусов или 90 градусов локтей в изгибах, чтобы избежать повреждения кабеля, вызванного правым углом .
4. обработка заземления
- Подключите заземляющий проволоку (больше или равен проволоку медного ядра 4 мм) между лотками для кабелей и подключите его к линии магистрали заземления не менее 2 точек по всей длине .
- Гальванизированные соединительные пластины не должны быть подключены, но контактная поверхность должна быть хорошо проводящей .
Iv . конструкция в специальных условиях
1. Коррозионная среда
- Используйте высококоррозионные алюминиевые сплавы, такие как 5052 или 6061, или спрей-эпоксидная смола на поверхности .
- Избегайте прямого контакта с меди и стали (необходимо изолировать с помощью изоляционных прокладок) .
2. наружная установка
- Добавьте крышку к лоткам кабеля, чтобы предотвратить дождь и снег, и нанесите герметик на соединение .
- Рассмотрим тепловое расширение и сокращение, и устанавливайте соединения расширения каждые 30 м .
V . Принятие качества
1. Основные элементы управления
- Сопротивление заземления меньше или равное 4 Ом, горизонтальное отклонение кабельного лотка, меньше или равное 2 мм/м, вертикальное отклонение меньше или равное 3 мм/м .
2. Общие элементы
- Нет царапин на поверхности, болты в том же направлении и плотное блокирование огня (при пересечении огненных разделов) .
Vi . меры предосторожности
1. Изовать ремень безопасности для высокоэффективной работы и используйте квалифицированные каркасы .
2. носить защитные очки при разрезании, чтобы избежать алюминиевых чипсов, разбрызгивающих .
